離心泵葉輪平衡孔的尺寸及作用
作者：泵閥 來源：葉輪 發布時間：2025-05-06

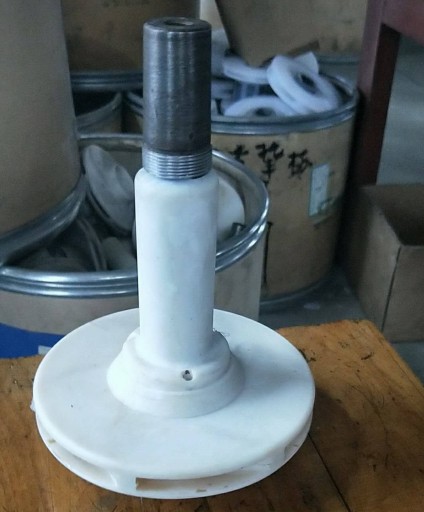

平衡孔(回流口)主要是為了平衡因葉輪工作時產生的軸向力. 減少軸承端面的磨損以及推力盤的磨損. 當葉輪轉動時. 充滿在葉輪內的液體在離心力的作用下，從葉輪中心沿著葉片間的流道甩向葉輪的四周 ， 由于液體受到葉片的作用，使壓力和速度同時增加，產生了一個向前的軸向力.葉輪上打孔是為了減少葉輪產生的軸向力.對保護軸承,推力盤以及控制泵壓產生作用.
減小軸向力的程度取決于 泵孔的數量和孔徑的大小 ， 值得說明的是密封環和平衡孔是相輔相成的。采用這種平衡方式的缺點是會有效率損失（平衡孔的泄漏量一般為設計流量的2%~5%）。
另外，經平衡孔的泄漏流與進入葉輪的主液流相沖擊，破壞了正常的流動狀態，會使抗汽蝕性能下降。
有研究結果表明：平衡孔的總面積取口環間隙面積的5－8倍，可以獲得較好性能。
在非額定流量下，流動狀態發生變化。小流量時，由于預旋的影響，葉輪進口中心部分的壓力低于外周的壓力，經平衡孔的泄漏增加，盡管揚程增加，密封環下腔的壓力還是很低的，因而軸向力進一步減小。大流量時，由于揚程下降，軸向力也變小。
