法蘭墊圈用于在不同的操作條件下，在不同的壓力和溫度額定值下，在兩個法蘭面之間形成靜態密封。墊片填充法蘭面的微觀空間和不規則性，然后形成密封，旨在保持液體和氣體無泄漏，法蘭連接要求正確安裝無損壞的墊片和無損壞的法蘭面。
01非金屬墊片

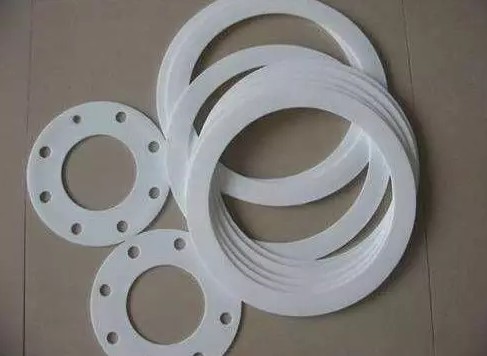

非金屬墊片通常是復合板材，在低壓類應用中與平面和凸面法蘭一起使用。非金屬墊片由石棉纖維，玻璃纖維，彈性體，聚四氟乙烯制成®(PTFE) 、石墨等。全表面墊片類型適用于平面法蘭。平環墊片類型適用于凸面法蘭。
平環墊片沒有螺栓孔。這些墊片放置在法蘭螺栓內部和管孔周圍，通常用于帶有凸面的法蘭上。當在凸面凸緣上使用時，環形墊圈放置在凸緣的凸面的頂部上。環形墊圈的一個優點是它們可以在不必完全拆卸接頭的情況下安裝。
全斷面墊片通常用于具有平面和特征螺栓孔的法蘭上，這些螺栓孔允許法蘭螺栓插入墊片。安裝全面墊片時，必須完全拆卸接頭。
02半金屬墊片
半金屬墊片是金屬和非金屬材料的復合材料。金屬旨在提供強度和彈性，而非金屬部分提供順應性和密封性。經常使用的半金屬墊片是螺旋纏繞和波齒墊，以及各種金屬增強石墨墊片。 半金屬是專為幾乎所有的操作條件和高溫高壓應用，并用于突面，凹凸面，榫槽法蘭。 ASME B16.20涵蓋了金屬和半金屬墊片的材料、尺寸公差和標記。纏繞墊片波齒墊片 波齒墊片由金屬芯 (通常為不銹鋼) 組成，金屬芯的兩側帶有同心凹槽，并帶有密封材料。密封層 (取決于工作介質) 可以是石墨，聚四氟乙烯 (聚四氟乙烯®) 、CAF或金屬 (例如鋁或銀)。波齒墊可以在沒有密封層的情況下使用，以提供出色的密封，但存在法蘭表面損壞的風險。除了提供有效的密封之外，密封層還保護凸緣表面免受損壞。
金屬包覆墊
顧名思義，金屬夾套墊片由具有金屬或非金屬填料的金屬外殼組成。填充材料賦予墊片彈性，而金屬護套保護填料并抵抗壓力，溫度和腐蝕。
03金屬墊片
金屬墊片由一種金屬或金屬的組合制成所需的形狀和尺寸。經常使用的金屬墊片是環形接頭墊片 (RTJ)。他們總是適用于特殊的，隨附的法蘭，確保良好的，可靠的密封與型材和材料的正確選擇。 環形接頭墊片設計用于通過配合法蘭和墊片之間的 “相貫線” 或楔入作用進行密封。通過螺栓緊固力在密封界面上施加壓力，墊圈的 “較軟” 金屬楔入較硬的法蘭材料的微細結構中，并產生非常緊密和有效的密封。
